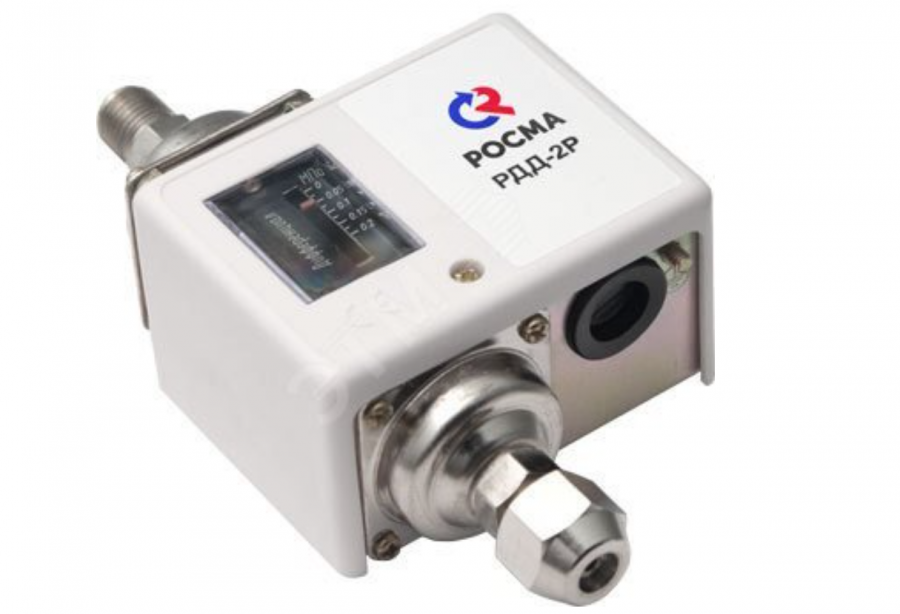

Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.
Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.
|
Воспроизводимость |
±2% |
| Рабочая среда | воздух, масло, вода, хладоны |
| Контакты | однополюсный перекидной контакт |
| Корпус |
алитированная сталь 10 |
| Крышка | пластик, цвет белый |
| Штуцер и накидная гайка | хромированная сталь 10 |
| Кронштейн и механизм | анодированная сталь 10 |
| Сильфон | медный сплав |
| Шкала | алюминий, цвет черный |
| Стекло | органическое |
| Монтаж кабеля | резиновый уплотнитель (Ø кабеля до 12 мм) |
| Надежность | 100 000 циклов |
| Климатическое исполнение | группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Тип | модульный |
| Тип присоединения | резьбовое |
| Размер резьбы | G1/4 |
| Max измеряемое значение | 6 бар |
|
Напряжение питания |
220 В |
| Степень защиты | IP42 |

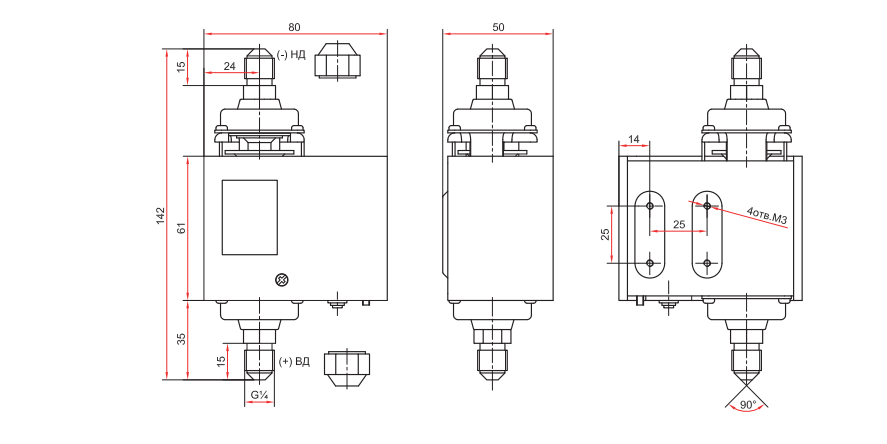

| Габариты без упаковки | Вес нетто | Вес кронштейна |
| 142х80х50 мм | 330 гр | 70 гр |
| Наименование | Кол-во |
|
Реле |
1 шт. |

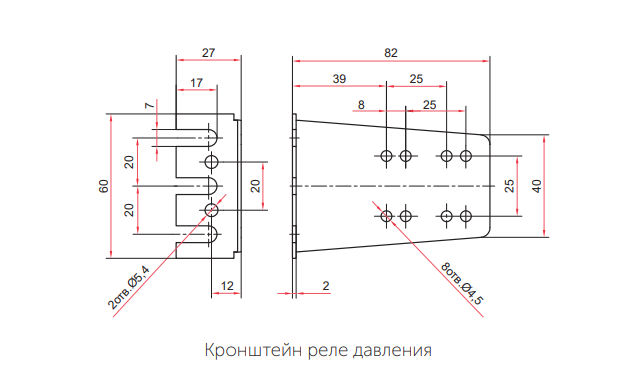

| Кронштейн для монтажа | 1 шт. |
| Паспорт и руководство по эксплуатации | 1 шт. |
|
Упаковка |
1 шт. |
Монтаж должен осуществляться специализированной организацией.
Монтаж реле РОСМА осуществляется с помощью пособия по монтажу РОСМА.
Реле РОСМА в упаковке предприятия-изготовителя допускается транспортировать на любые расстояния.
Транспортирование реле проводят любым видом транспорта в соответствии с правилами перевозок грузов, действующих на данном виде транспорта.
