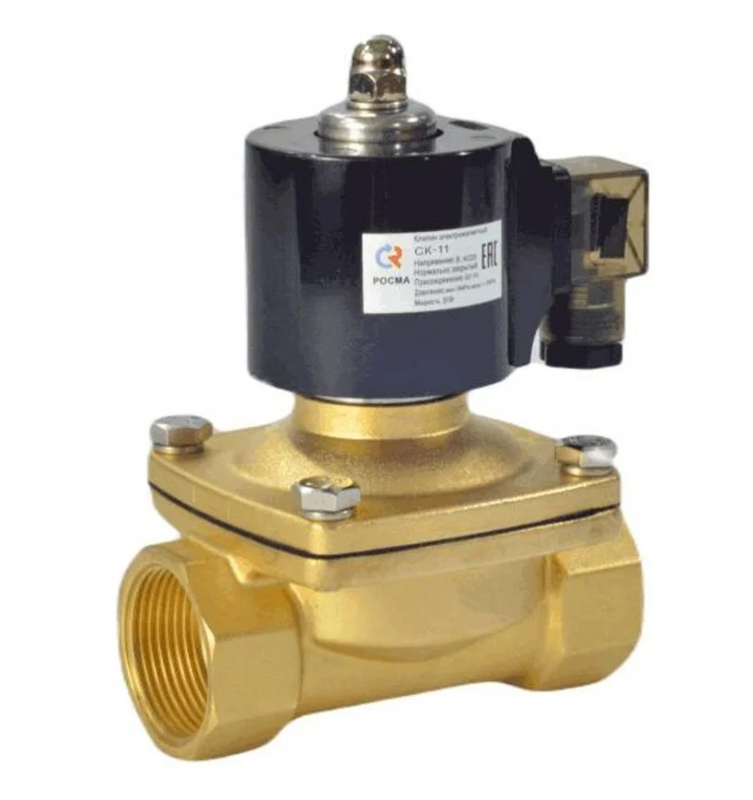

Клапан двухпозиционный двухходовой электромагнитный СК предназначен для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, агрессивных (для корпуса из нержавеющей стали) или неагрессивных к медным сплавам (для корпуса из медного сплава), каучуку или витону.
Область применения: трубопроводные системы водо- и тепло- снабжения, а также в любых аппаратах и отраслях, где требуется управление потоками рабочей среды.
Принцип действия нормально закрытого клапана прямого действия: при отсутствии напряжения на электромагнитной катушке, тарелка клапана прижимается к главному отверстию, закрывая его, при помощи пружины. При этом избыточное давление среды на тарелку уравновешивается через перепускное отверстие. При подаче напряжения на катушку, плунжер поднимает тарелку и открывает главное отверстие клапана, преодолевая усилие пружины.
| Рабочая среда | вода, воздух, газ, жидкая среда, масла |
|
Рабочее давление, воздух, газ |
0...1.0 МПа; вода: 0...0.7 МПа; масло: 0...0.9МПа |
| Температура окружающей среды | 10°С…+80°С |
| Потребляемая мощность |
14 Вт |
| Время срабатывания клапана, открытие/закрытие | 20-30 мс /30-50 мс |
| Тип присоединения | резьбовой |
| Резьба присоединения | 1/2 дюйма |
| Строительная длина | 66 мм |
| Надежность | 500 000 циклов |
| Климатическое исполнение | группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Материал | латунь, NBR |
| Материал корпуса | латунь |
| Установочный диаметр | 15 мм |
| Номинальное давление | 7 бар |
|
Материал мембраны |
NBR |
| Исполнение | нормально-закрытый |
| Принцип работы | прямого действия |
|
Пропускная способность |
4.11 м³/ч |
| Напряжение питания катушки | 220 В |
| Температура рабочей среды | от -5 до 90 °С |
| Степень защиты |
IP65 |
|
Вязкость |
до 20 сСт |
| Вес нетто | 0,2 кг |

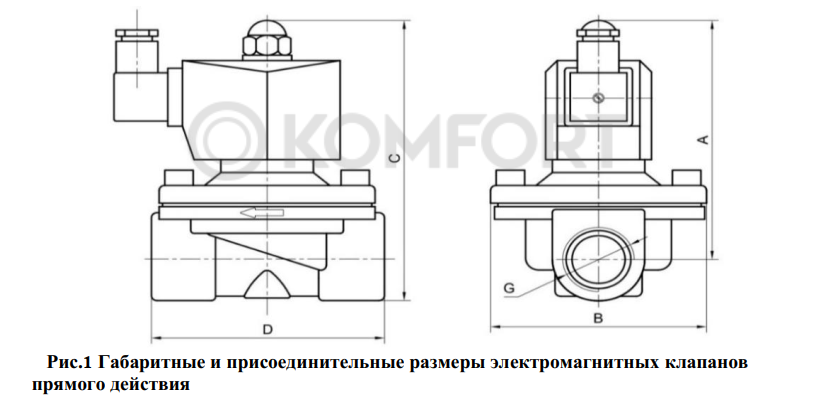

| DN | Тип | А, мм | B, мм | С, мм | D, мм | G, дюйм |
| 15 | НЗ | 90 | 56 | 103 | 66 | G1/2 |
| Наименование | Кол-во |
|
Клапан |
1 шт. |
| Паспорт и руководство по эксплуатации | 1 шт. |
|
Упаковка |
1 шт. |
Изделия предназначены для эксплуатации в обогреваемых или охлаждаемых помещениях без непосредственного воздействия солнечных лучей. Допускается воздействие ветра, песка, пыли, осадков, конденсации и использование в местах, подверженных вибрациям от работающих механизмов. Типовое размещение на промышленных объектах.
Клапаны могут устанавливаться в любом монтажном положении. Присоединение клапанов к трубопроводу осуществляется через трубную цилиндрическую резьбу по ГОСТ 6357. Направление потока пропускаемой среды указано стрелкой на корпусе клапана.
Транспортировка – при температуре от минус 50 °C до плюс 50 °C и относительной влажности 95 % при 35 °С.
Хранение – при температуре от минус 50 °C до плюс 50 °С и относительной влажности 95 % при 35 °С.
