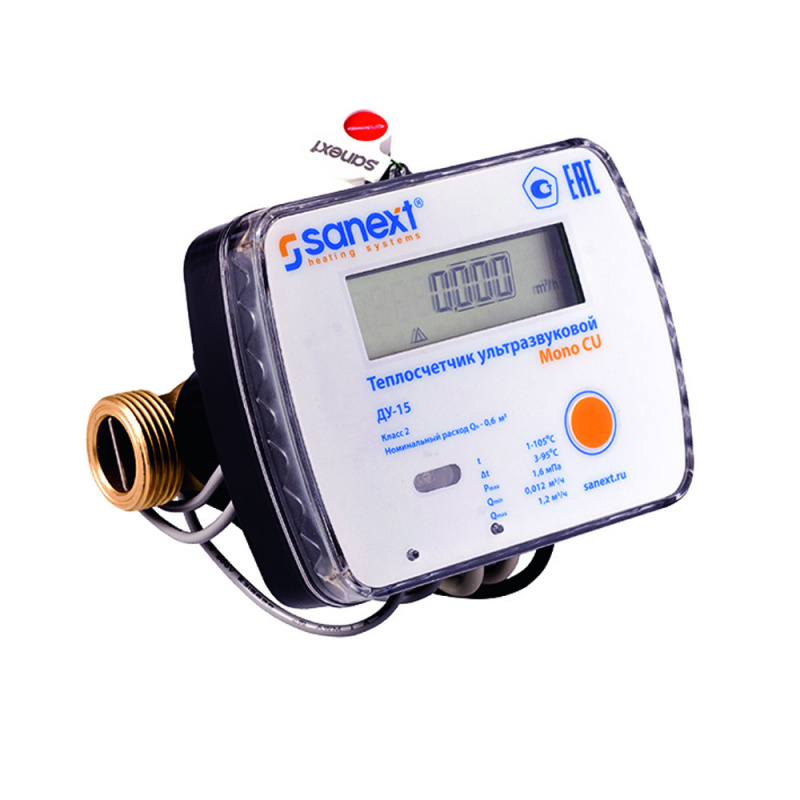

Теплосчетчик SANEXT Ультразвуковой Mono CU Ду 15 мм 0,6 м3ч прямой M-BUS 2 имп. входа Impulse (5780)

<div class="row">
<div class="col-md-9">
<div class="toogle">
<section class="toggle"><label>ОБЩАЯ ИНФОРМАЦИЯ</label>
<div class="toggle-content">
<p>
Теплосчетчик SANEXT ультразвуковой Mono CU предназначен для измерения, обработки и отображения информации о количестве потребленной тепловой энергии, температуре и расходе теплоносителя, а также других данных о системе водяного отопления индивидуальных потребителей (при закрытой системе теплоснабжения с поквартирной разводкой). Счетчики выпускаются двух модификаций – для установки на подающий или обратный трубопровод.
</p>
<p>
Теплосчетчик SANEXT ультразвуковой позволяет достичь высокой точности в измерении в течение всего срока эксплуатации, и при этом требуется минимальное обслуживание.
</p>
<p>
Скорость потока измеряется с помощью ультразвукового принципа: два датчика передают ультразвуковые сигналы в направлении и против направления потока измеряемой жидкости. Расчет скорости потока ведётся исходя из времени, за которое проходят сигналы от датчиков.
</p>
<h4>Основные возможности:</h4>
<ul>
<li>Измерение потребления тепловой энергии по ультразвуковому принципу.</li>
<li>Возможность установки на подающий или обратный трубопровод.</li>
<li>Отображение текущих параметров системы отопления.</li>
<li>Длительный межповерочный интервал - 6 лет.</li>
<li>Надежная конструкция из качественных материалов.</li>
<li>Простое считывание показаний с дисплея.</li>
<li>Минимальные требования к обслуживанию.</li>
</ul>
<h4>Преимущества САНЕКСТ:</h4>
<ul>
<li>Высокая точность измерений за счет современной ультразвуковой технологии.</li>
<li>Экономия на поверке благодаря длительному межповерочному интервалу.</li>
<li>Простой монтаж и эксплуатация.</li>
<li>Современный информативный дисплей.</li>
<li>Гарантия 5 лет от производителя.</li>
</ul>
<br>
</div>
</section> <section class="toggle"><label>ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ </label>
<div class="toggle-content">
<br>
<img width="1024" alt="Характеристики счетчики mono cu.png" src="/upload/medialibrary/771/1qjpjx8cnvci5hjmb3m0na222dj0hzwj.png" height="668" title="Характеристики счетчики mono cu.png"><br>
<h3>Подробные характеристики. </h3>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Материал              <br>
</td>
<td>
 латунь, пластик
</td>
</tr>
<tr>
<td>
 Материал корпуса
</td>
<td>
 латунь
</td>
</tr>
<tr>
<td>
 Установочная длина со сгонами
</td>
<td>
 180 мм
</td>
</tr>
<tr>
<td>
 Номинальный диаметр (условный проход)
</td>
<td>
 15 мм
</td>
</tr>
<tr>
<td>
 Присоединительный размер (корпус счетчика)
</td>
<td>
 3/4 дюйма
</td>
</tr>
<tr>
<td>
 Присоединительный размер (сгон)
</td>
<td>
 1/2 дюйма
</td>
</tr>
<tr>
<td>
 Сгоны в комплекте
</td>
<td>
 нет
</td>
</tr>
<tr>
<td colspan="1">
 Установочная длина без сгонов
</td>
<td colspan="1">
 110 мм
</td>
</tr>
<tr>
<td>
 Расход номинальный
</td>
<td>
 0.6 м³/ч
</td>
</tr>
<tr>
<td colspan="1">
 Расход максимальный
</td>
<td colspan="1">
 1.2 м³/ч
</td>
</tr>
<tr>
<td colspan="1">
 Максимальная рабочая температура теплоносителя
</td>
<td colspan="1">
 105 °С
</td>
</tr>
<tr>
<td colspan="1">
 Импульсный выход
</td>
<td colspan="1">
 да
</td>
</tr>
<tr>
<td>
 Фланцевое присоединение
</td>
<td>
 нет
</td>
</tr>
<tr>
<td colspan="1">
 Межповерочный интервал на горячую воду
</td>
<td colspan="1">
 6 лет
</td>
</tr>
<tr>
<td colspan="1">
 Межповерочный интервал на холодную воду
</td>
<td colspan="1">
 6 лет
</td>
</tr>
<tr>
<td colspan="1">
 Расход минимальный
</td>
<td colspan="1">
 0.012 м³/ч
</td>
</tr>
<tr>
<td colspan="1">
 Установка в обратный трубопровод
</td>
<td colspan="1">
 нет
</td>
</tr>
<tr>
<td colspan="1">
 Класс точности
</td>
<td colspan="1">
 2
</td>
</tr>
</tbody>
</table>
<br>
<h4>Таблица электрических подключений:</h4>
<img width="900" alt="эл подключение.png" src="/upload/medialibrary/093/g1pdfh2vbxa0xd0ndjmhejx4930awihw.png" height="1024" title="эл подключение.png"> <br>
</div>
</section> <section class="toggle"> <label>УСТРОЙСТВО И УПРАВЛЕНИЕ</label>
<div class="toggle-content">
<img width="794" alt="теплосчетчик фото.png" src="/upload/medialibrary/ae9/j5lt7c3dju1yfztkj1b5hyki8d47ztfq.png" height="616" title="теплосчетчик фото.png">
<p>
Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объёмного расхода, датчиков температуры, вычисления и отображения на индикаторном устройстве вычислителя (далее – индикаторное устройство) результатов измерений:
</p>
<ul>
<li>количества тепловой энергии, Гкал, кВт*ч;</li>
<li>тепловой мощности, Гкал/ч;</li>
<li>объёмного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;</li>
<li>объёма теплоносителя в подающем и обратном трубопроводах, м3;</li>
<li>температуры теплоносителя в подающем и обратном трубопроводах, ºС;</li>
<li>разности температур теплоносителя в подающем и обратном трубопроводах, ºС;</li>
<li>текущего времени, ч.</li>
</ul>
<p>
Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:
</p>
<ul>
<li>датчика объёмного расхода;</li>
<li>пары датчиков температуры;</li>
<li>вычислителя.</li>
</ul>
<p>
«SANEXT» Mono CU – теплосчетчики, укомплектованные ультразвуковым датчиками объёмного расхода и имеющие съемный вычислитель.
</p>
<p>
Объем месячных архивов теплосчетчика составляет 36 месяцев.
</p>
<p>
В энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика, ч.
</p>
<p>
Теплосчетчики обеспечивают дистанционную передачу информации через интерфейсы типа: импульсный выход (открытый коллектор), M-Bus, оптический интерфейс и RS-485, а также могут иметь возможность подключения счетчиков воды с импульсным выходом.
</p>
<p>
Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вычислителя при изготовлении, в зависимости от модификации теплосчетчиков. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации. Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
</p>
<p>
Монтаж и демонтаж счётчика, как и устранение неисправностей квалифицированному персоналу, внимательно изучившему настоящий паспорт. При несоблюдении указанных здесь рекомендаций не гарантируется заявленная точность измерений.
</p>
<p>
Счётчик можно монтировать как на вертикальных, так и на горизонтальных участках трубопровода, ЖК-дисплеем вверх.
</p>
<p>
<img width="1024" alt="схема подающий трубопровод.png" src="/upload/medialibrary/215/5tjtv242o0n9hpjy0ztf184q60fhe0nq.png" height="429" title="схема подающий трубопровод.png"><br>
</p>
</div>
</section> <section class="toggle"> <label>КОМПЛЕКТАЦИЯ ТОВАРА</label>
<div class="toggle-content">
<p>
<br>
</p>
<table border="1" cellpadding="1" cellspacing="1">
<tbody>
<tr>
<td>
 Наименование
</td>
<td>
 Кол-во
</td>
</tr>
<tr>
<td>
 Теплосчетчик компактный «SANEXT Mono CU»*                                   <br>
</td>
<td>
 1шт.
</td>
</tr>
<tr>
<td colspan="1">
 Паспорт (руководство по эксплуатации)<br>
</td>
<td colspan="1">
 1шт.
</td>
</tr>
<tr>
<td>
 Комплект монтажных частей и принадлежностей*<br>
</td>
<td>
 1 комплект
</td>
</tr>
</tbody>
</table>
<br>
<p>
*Модификация теплосчетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.
</p>
</div>
</section> <section class="toggle"> <label>ПОЛЕЗНЫЕ СОВЕТЫ</label>
<div class="toggle-content">
<p>
При выборе места для установки следует руководствоваться следующими критериями: не следует устанавливать теплосчетчик в местах, где возможно присутствие пыли или агрессивных газов, располагать вблизи мощных источников электромагнитных и тепловых излучений или в местах, подверженных тряске, вибрации или воздействию воды.
</p>
<p>
Монтаж теплосчетчика в трубопровод осуществляется с помощью оригинального комплекта присоединительных штуцеров. В других случаях должны быть предусмотрены прямые участки не менее 3 Ду до и 1 Ду после счетчика.
</p>
<p>
Теплосчетчик в упаковке предприятия-изготовителя можно транспортировать любым видом транспорта в крытых транспортных средствах на любые расстояния. Во время транспортирования и погрузочно- разгрузочных работ транспортная тара не должна подвергаться резким ударам и прямому воздействию атмосферных осадков и пыли.
</p>
<p>
<b>Предельные условия хранения и транспортирования:</b>
</p>
<ul>
<li>Температура окружающего воздуха от минус 25 до плюс 55 °С;</li>
<li>Относительная влажность воздуха не более 95%;</li>
<li>Атмосферное давление не менее 61,33 кПа (460 мм рт. ст.).</li>
</ul>
<p>
Хранение приборов в упаковке на складах изготовителя и потребителя должно соответствовать условиям хранения п. 5 по ГОСТ 15150.
</p>
