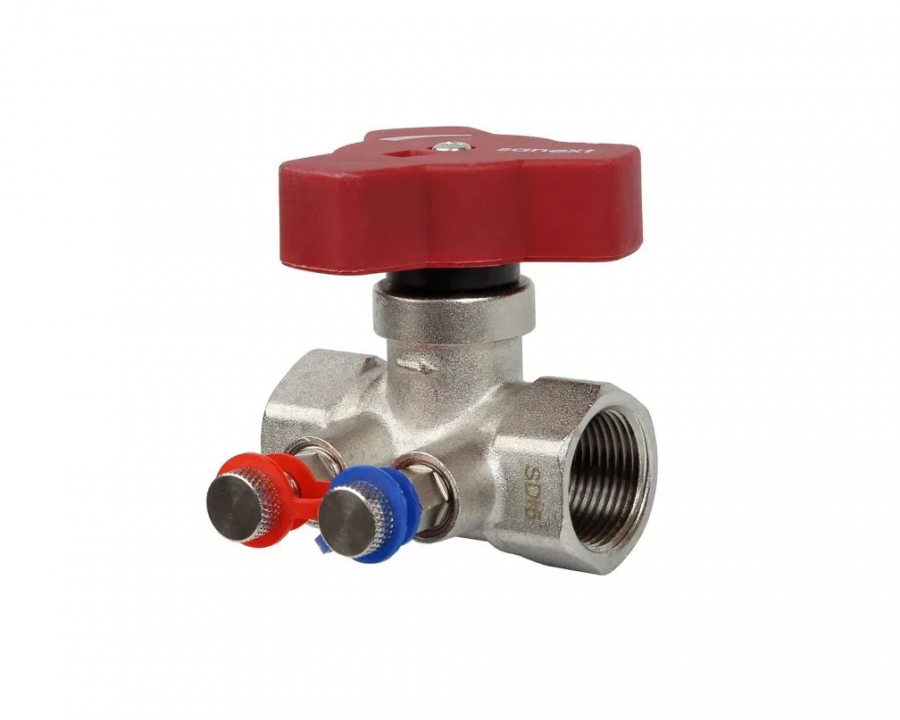

Ручной балансировочный клапан SANEXT STP-Н предназначен для гидравлической балансировки одно- и двухтрубных систем отопления с насосной циркуляцией теплоносителя, тепло- и холодоснабжения зданий. Рекомендован к применению в системах с постоянным расходом регулируемой среды. Возможно применение на отдельных участках систем с динамическим гидравлическим режимом (например, на квартирных отводах этажного коллектора горизонтальных двухтрубных систем отопления).
Может устанавливаться на подающем и обратном трубопроводе с обязательным соблюдением направления движения рабочей среды (показано стрелкой на корпусе клапана).
Основные функции клапана:
- Ограничение расхода рабочей среды через клапан. Осуществляется путем выставления необходимой пропускной способности с помощью настроечной шкалы. Настройка определяется по таблице настроек/диаграмме значений предварительной настройки клапана/графику пропускной способности, а также может быть получена при выполнении гидравлического расчета в программе SANEXT SET 7.2 или другой программе аналогичного назначения.
- Может использоваться в качестве клапана-партнера для подключения импульсной трубки автоматического балансировочного клапана SANEXT DPV/DPV Н (для позиций с измерительными ниппелями).
Особенности:
- Компактные габаритные размеры позволяют осуществлять монтаж данного клапан в стесненных условиях.
- Шкала предварительной настройки легко читаемая, расположена на лицевой стороне клапана.
- Отсутствие необходимости применения инструментов при настройке клапанов.
- Опционально – наличие измерительных ниппелей.
- Надежность и долговечность.
|
Номинальный диаметр |
20 мм |
| Материал корпуса | Латунь CW617N |
| Рабочая среда | Вода или водно-гликолевая смесь с концентрацией этилен/пропиленгликоля не более 50% |
| Рабочая температура | от -10 ° C до + 130 ° C (до 20 бар) |
| Рабочее давление | 16 бар |
| Присоединение | внутренняя резьба |
| Размер резьбы | ¾” |
| Масса, гр | 317 |
| Kv, м3 /ч | 3,38 |

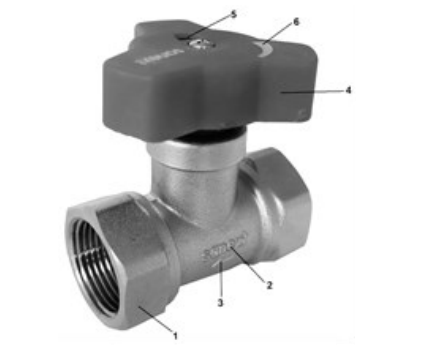

Устройство клапана:
| № | Наименование |
| 1 | присоединительный патрубок (внутренняя резьба) |
| 2 | корпус клапана |
| 3 | направление движения потока |
| 4 | настроечная/запорная рукоятка |
| 5 | указатель значения преднастройки |
| 6 | стрелка, указывающая направление вращения настроечной рукоятки |

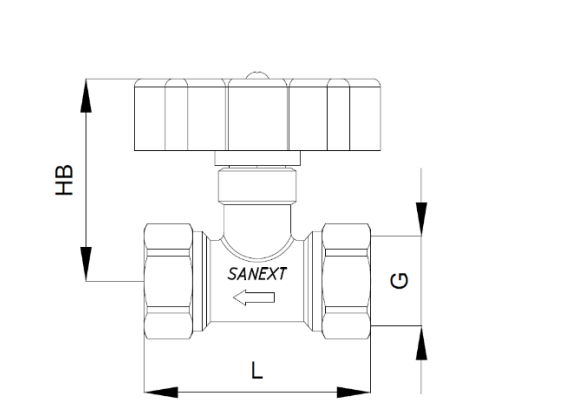

Габаритные размеры:
| Резьба G | DN | L | HB |
| ¾” | 20 | 66 мм | 58.7 мм |
| Наименование | Кол-во |
|
Балансировочный клапан |
1 шт. |
| Паспорт | 1 шт. |
|
Упаковка |
1 шт. |
Монтаж ручного балансировочного клапана осуществляется c помощью пособия по монтажу SANEXT.
При установке клапана необходимо оставить достаточное пространство вокруг контрольных точек для обеспечения места подключения измерительного прибора.
После испытаний клапана водой запрещено хранить и использовать при отрицательной температуре.
Клапан балансировочный SANEXT STP-Н в упаковке предприятия-изготовителя допускается транспортировать на любые расстояния.
Транспортировка и хранение изделия должны осуществляться в соответствии с требованиями ГОСТ 12.2.063-2015.
