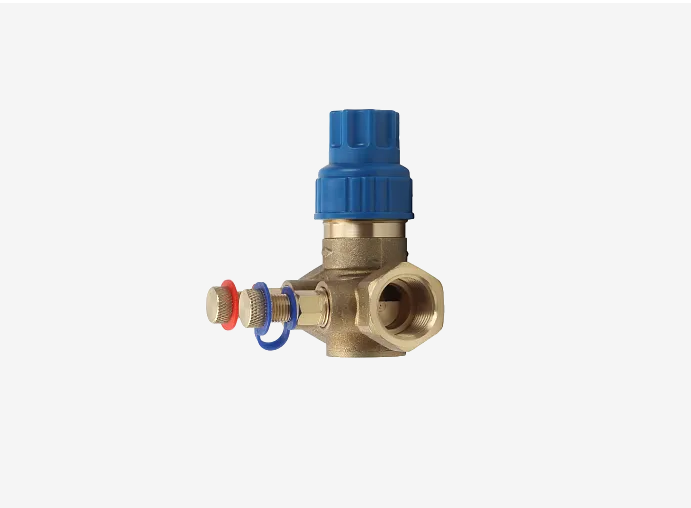

Ручной балансировочный клапан SANEXT STP предназначен для гидравлической балансировки одно- и двухтрубных систем отопления с насосной циркуляцией теплоносителя , хозяйственно-питьевого водоснабжения, тепло- и холодоснабжения зданий. Рекомендован к применению в системах с постоянным расходом регулируемой среды. Возможно применение на отдельных участках систем с динамическим гидравлическим режимом (например, на квартирных отводах этажного коллектора горизонтальных двухтрубных систем отопления).
Может устанавливаться на подающем и обратном трубопроводе с обязательным соблюдением направления движения рабочей среды (показано стрелкой на корпусе клапана).
Основные функции клапана:
- Ограничение расхода рабочей среды через клапан. Осуществляется путем выставления необходимой пропускной способности с помощью настроечной шкалы. Настройка определяется по таблице настроек/диаграмме значений предварительной настройки клапана/графику пропускной способности, а также может быть получена при выполнении гидравлического расчета в программе SANEXT C.O. 7.2 или другой программе аналогичного назначения.
- Запорная (перекрытие потока рабочей среды). Для полного перекрытия необходимо повернуть верхнюю часть крышки до упора. После открытия клапана повторная настройка не требуется. Уплотнение регулирующего штока – EPDM.
- Может использоваться в качестве клапана-партнера для подключения импульсной трубки автоматического балансировочного клапана SANEXT DPV/DPV Н (для позиций с измерительными ниппелями).
Особенности:
- Компактные габаритные размеры позволяют осуществлять монтаж данного клапана в стесненных условиях;
- Шкала предварительной настройки легко читаемая, расположена на лицевой стороне клапана;
- Для клапанов Ду 15L, 15, 20, 25 (арт. 6500-1; 6501-1; 6502-1; 6503-1) предусмотрены измерительные ниппели игольчатого типа, расположенные на боковой части клапана;
- Настроечный ключ входит в комплектацию каждого клапана.
- Надежность и долговечность.
|
Номинальный диаметр |
15 мм |
| Материал корпуса | Латунь CW617N |
| Рабочая среда | Вода или водно-гликолевая смесь с концентрацией этилен/пропиленгликоля не более 50% |
| Рабочая температура | от -10 ° C до + 130 ° C |
| Рабочее давление | 20 бар |
| Присоединение | внутренняя резьба |
| Размер резьбы | ½” |
| Масса, гр | 369 |
| Kv, м3 /ч | 1,83 |

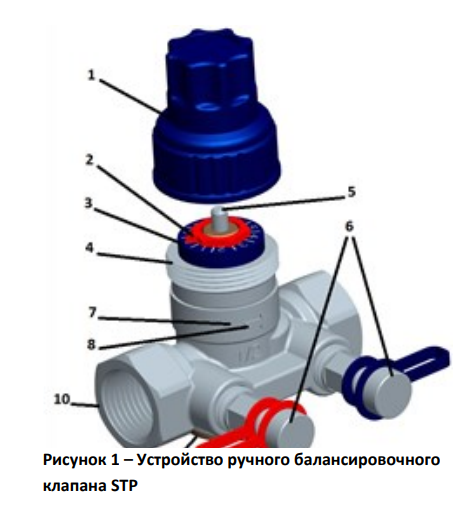

Устройство клапана:
| № | Наименование |
| 1 | крышка с запорной рукояткой. |
| 2 | указатель. |
| 3 | шкала настройки. |
| 4 | присоединение запорной рукоятки. |
| 5 | шток термостатического клапана. |
| 6 | измерительные ниппели (только для арт. 6502-1; 6503-1) |
| 7 | корпус клапана. |
| 8 | направление движения потока. |
| 9 | заглушка. |
| 10 | присоединительный патрубок (внутренняя резьба). |

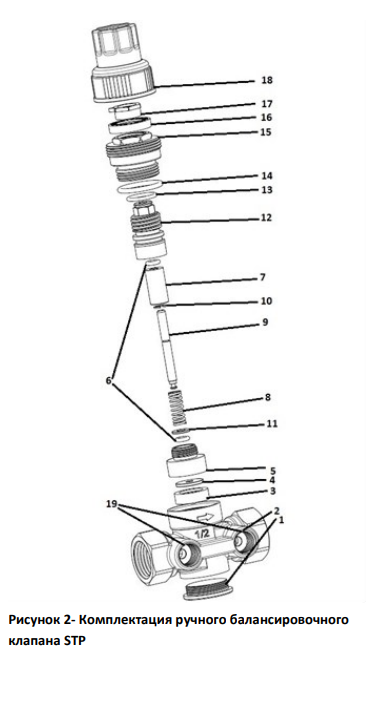

Материал комплектующих:
| № | Элемент/деталь | Материал |
| 1 | Пробка (заглушка) | Латунь CW617N |
| 2 | Корпус | Латунь CW617N |
| 3 | Прокладка диска | EPDM Perox |
| 4 | Прокладка шайбы | Латунь CW617N |
| 5 | Регулировочный диск | Латунь CW617N |
| 6 | Уплотнительное кольцо штока | EPDM Perox |
| 7 | Пружина картриджа | Латунь |
| 8 | Пружина | Нержавеющая сталь |
| 9 | Шток диска | Нержавеющая сталь |
| 10 | Стопорное кольцо | Нержавеющая сталь |
| 11 | Шайба | Латунь |
| 12 | Балансировочный шток | Латунь CW617N |
| 13 | Уплотнительное кольцо балансировочного штока | EPDM |
| 14 | Уплотнительное кольцо крышки | EPDM |
| 15 | Крышка | Латунь CW617N |
| 16 | Градуированная шкала | Синий/зеленый полипропилен |
| 17 | Указатель настройки | Оранжевый полиамид |
| 18 | Запорная крышка-рукоятка | Синий полиамид |
| 19 | Измерительный ниппель (для клапанов арт. 6502-1; 6503-1) | Латунь CW617N |

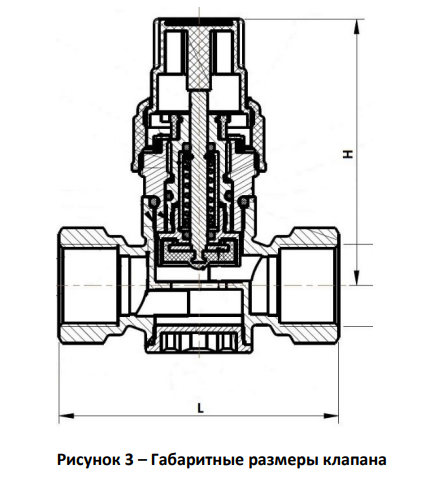

Габаритные размеры:
| Резьба G | DN | L | HB |
| ½” | 15 | 71 мм | 67,5 мм |
| Наименование | Кол-во |
|
Балансировочный клапан |
1 шт. |
| Паспорт | 1 шт. |
|
Упаковка |
1 шт. |
Монтаж ручного балансировочного клапана осуществляется c помощью пособия по монтажу SANEXT.
При установке клапана необходимо оставить достаточное пространство вокруг контрольных точек для обеспечения места подключения измерительного прибора.
После испытаний клапана водой запрещено хранить и использовать при отрицательной температуре.
Клапан балансировочный SANEXT STP в упаковке предприятия-изготовителя допускается транспортировать на любые расстояния.
Транспортировка и хранение изделия должны осуществляться в соответствии с требованиями ГОСТ 12.2.063-2015.
