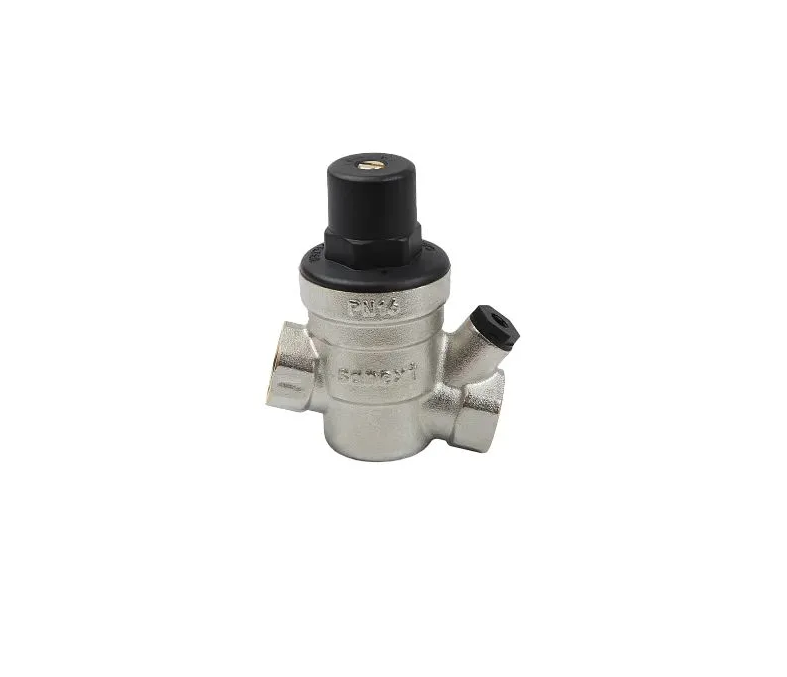

Редукционный мембранный клапан SANEXT DPRV-L является регулятором давления прямого действия “после себя” и предназначен для снижения и поддержания давления за клапаном с учетом предварительно заданного значения.
Редукционный мембранный клапан SANEXT DPRV-L предназначен для применения в системах горячего и холодного водоснабжения, в т.ч. хозяйственно-питьевого.
Обеспечивает точное и стабильное снижение давления в системах водоснабжения. Мембранная конструкция обеспечивает высокую чувствительность и надежность регулирования.
В корпусе клапана имеется штуцер для присоединения манометра ¼” для контроля давления на выходе (манометр в комплект поставки не входит)
Особенности и преимущества:
- Высокая точность регулировки давления.
- Надежный мембранный механизм.
- Защита от гидроударов.
- Низкий уровень шума.
- Удобство настройки.
|
Номинальный диаметр |
20 мм |
| Материал корпуса | Латунь CW617N |
| Тип регулирующего элемента | мембрана |
| Наличие встроенного сетка-фильтра | есть |
| Рабочая среда | Вода |
| Рабочая температура | От 0 до 80 ° C |
| Рабочее давление | 16 бар |
| Диапазон регулировки после клапана | 1 - 6 бар |
| Настройка по умолчанию | 3 бар |
| Колебание установленного значения Ps при изменении давления на входе | ± 5 % |
| Присоединение | внутренняя резьба |
| Размер резьбы для присоединения манометра | ¼” |

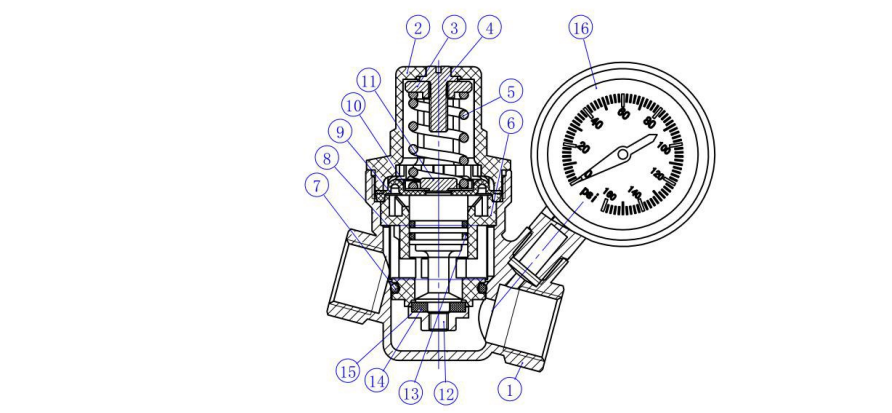

Устройство клапана:
| № | Наименование | Марка материала |
| 1 | Корпус | CW617N |
| 2 | Крышка | PA |
| 3 | Регулировочная гайка | Hpb57-3 |
| 4 | Регулировочный винт | Hpb57-3 |
| 5 | Пружина | SUS304 |
| 6 | Центральный суппорт | POM |
| 7 | Уплотнительное кольцо | NBR |
| 8 | Фильтр-сетка | SUS304 |
| 9 | Мембрана | армированный EPDM |
| 10 | Тарелка поршня | SUS304 |
| 11 | Прижимной болт | SUS304 |
| 12 | Шток | CW617N |
| 13 | Уплотнительное кольцо | NBR |
| 14 | Прокладка клапана | EPDM |
| 15 | Стакан ротора | CW617N |
| 16 | Манометр (не входит в комплект поставки) | - |
| Наименование | Кол-во |
|
Редукционный клапан |
1 шт. |
| Паспорт | 1 шт. |
|
Упаковка |
1 шт. |
Монтаж изделия должен осуществляться квалифицированными специалистами, имеющими допуск к данному виду работ, строго в соответствии с пособием по монтажу SANEXT .
Клапан DPRV-L может устанавливаться в любом положении.
Перед установкой необходимо удостовериться, что направление потока, указанное стрелкой на корпусе редуктора, совпадает с направлением потока рабочей среды в системе, а также убедиться, что во время транспортировки и монтажа, в изделие не произошло попадание инородных частиц, при необходимости очистить и промыть.
После испытаний клапана водой, запрещено хранить и использовать при отрицательной температуре.
Клапан редукционный SANEXT DPRV-L в упаковке предприятия-изготовителя допускается транспортировать на любые расстояния.
Транспортировка и хранение изделия должны осуществляться в соответствии с требованиями ГОСТ 12.2.063-2015.
